XLRプラグ - Hシリーズ【ステンレス】(屋内用)
SCHF3

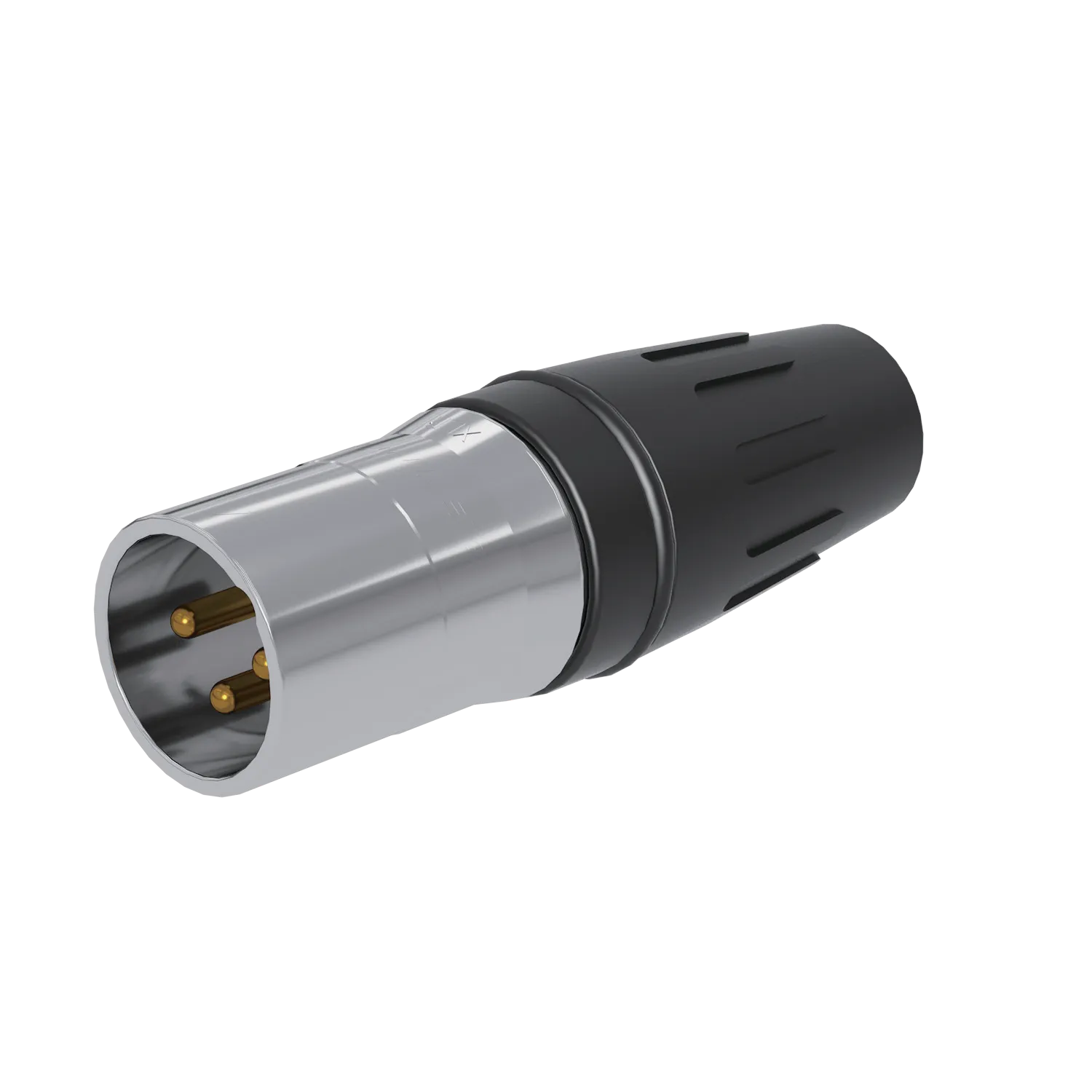

SCHM3

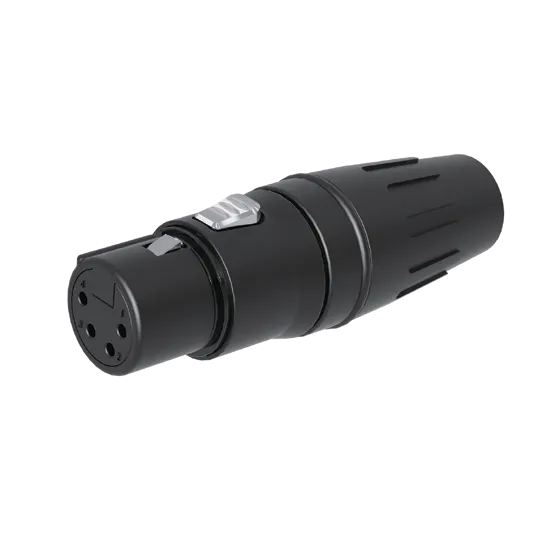

SCHF5-B

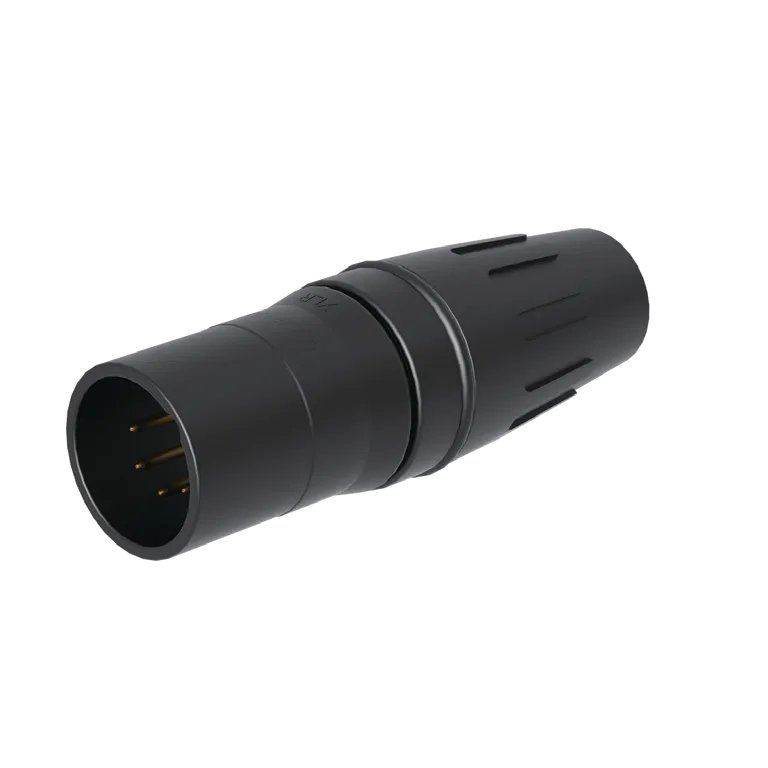

SCHM5-B
カラーリング取り付け可能

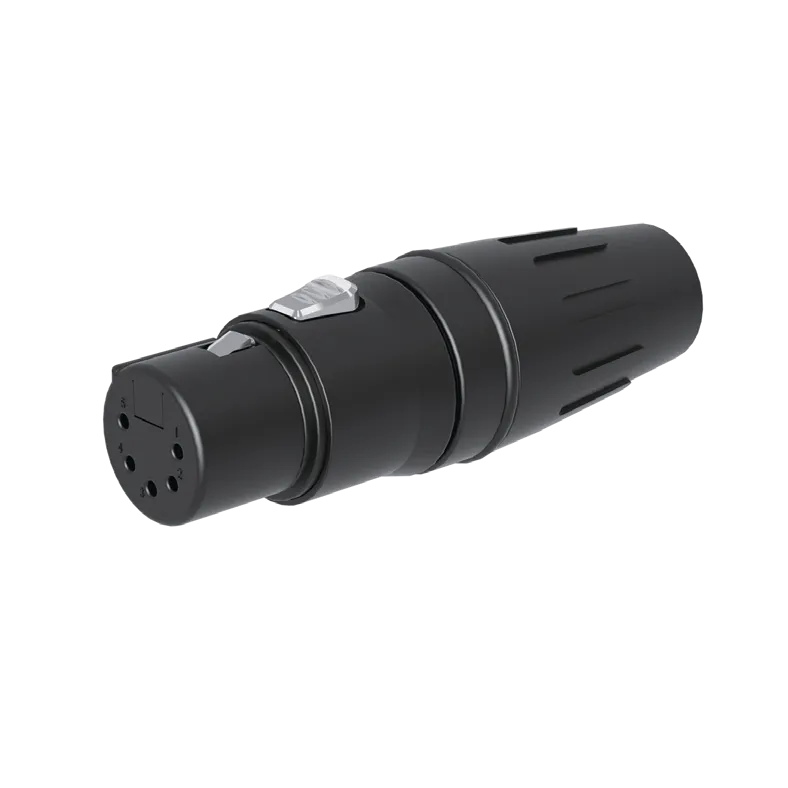

新設計の外観

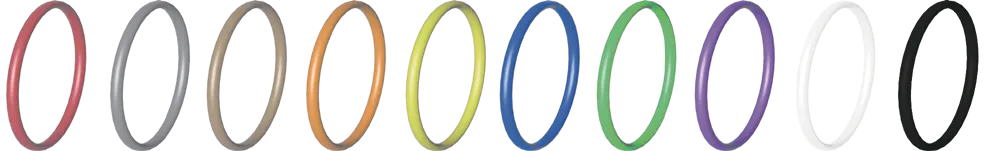

RD - 赤色 BU - 青色 GN - 緑色 YE - 黄色 WH - 白色 GY - 灰色 OG - 橙色 BN - 茶色 PU - 紫色 BK - 黒色
製品の特長
▪️ステンレス製ハウジングで耐久性があり、長寿命かつ高信頼性
▪️操作性を向上させる新しい外観デザイン
▪️識別およびコーディングのためのカラーリングデザイン
▪️落下や圧力に強く、過酷な環境下でも安定して使用可能
【諸元表】 | |
|---|---|
ケーブル外径 | 5～8 mm |
挿入力 | ≦ 20 N |
引張力 | ≦ 20 N |
耐用嵌合回数 | 1000回以上の着脱サイクル |
電線サイズ | 最大 2.5 mm² / 最大 14 AWG |
ロック機構 | ラッチロック |
製品モデル | ||||
|---|---|---|---|---|
SCHF3 | 3ピンXLRメスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF3-B | 3ピンXLRメスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM3 | 3ピンXLRオスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM3-B | 3ピンXLRオスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF4 | 4ピンXLRメスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF4-B | 4ピンXLRメスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM4 | 4ピンXLRオスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM4-B | 4ピンXLRオスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF5 | 5ピンXLRメスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF5-B | 5ピンXLRメスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM5 | 5ピンXLRオスプラグ | ステンレスハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHM5-B | 5ピンXLRオスプラグ | 黒メッキハウジング | 金接点 | シース外径： 3.5-8.5mm |
SCHF3-LOD | 3ピンXLRメスプラグ | ステンレスハウジング | 金接点 | シース外径：9-10mm |
SCHM3-LOD | 3ピンXLRオスプラグ | 黒メッキハウジング | 金接点 | シース外径：9-10mm |
