SCBDF3-V
XLR ソケット(基盤接続タイプ)
SCBDF3-V

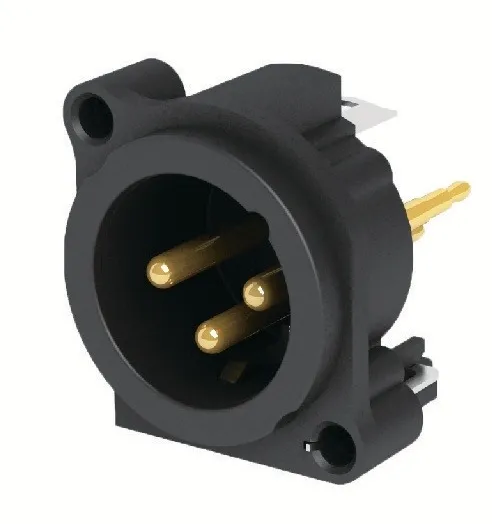

SCBDM3-V

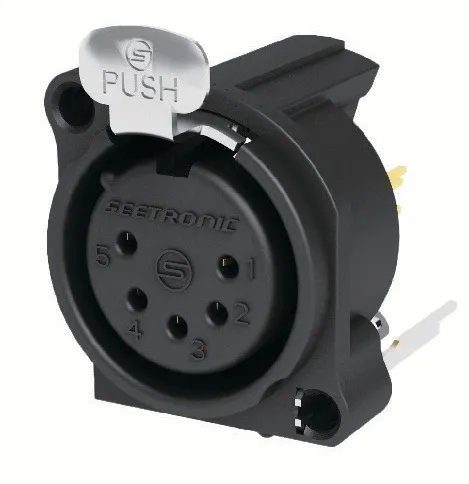

SCBDF5-V

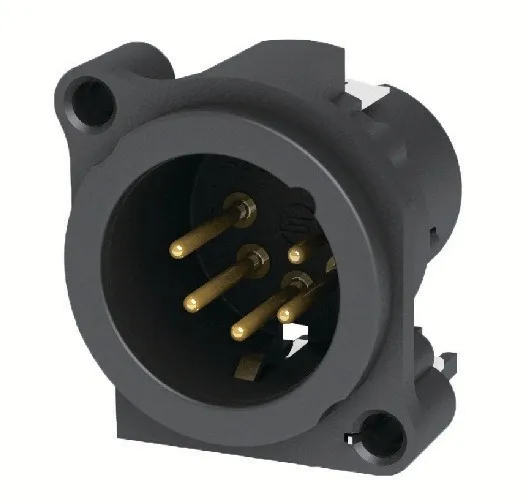

SCBDM5-V
SCBDF3-H

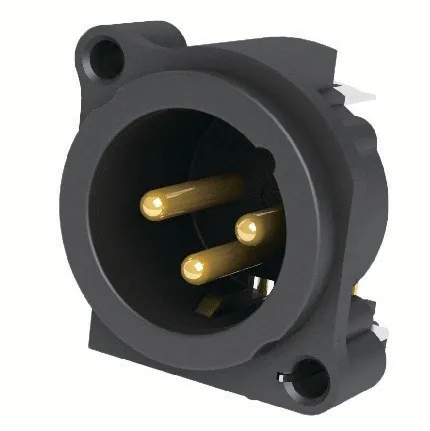

SCBDM3-H

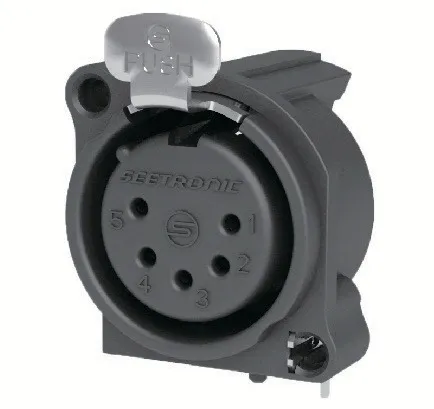

SCBDF5-H

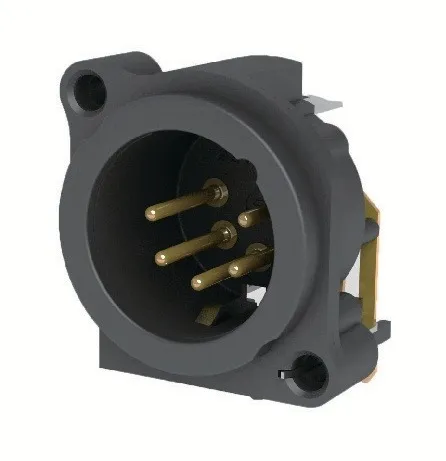

SCBDM5-H
水平PCB実装
水平PCB実装
垂直PCB実装
垂直PCB実装
製品の特長
▪️小型で高密度実装が可能なXLRソケット(心間23mm)
▪️パネル背面に取付可能
▪️プラスチックフランジ付き
製品モデル | ||||
|---|---|---|---|---|
SCBDF3-V | 3ピンXLRメスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 垂直PCB実装 | 金接点 |
SCBDF3-V1 | 3ピンXLRメスソケット | 接地：接続コネクターのシェルをピンおよびフロントパネルに接続 | 垂直PCB実装 | 金接点 |
SCBDM3-V | 3ピンXLRオスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 垂直PCB実装 | 金接点 |
SCBDM3-V1 | 3ピンXLRメスソケット | 接地：接続コネクターのシェルをピンおよびフロントパネルに接続 | 垂直PCB実装 | 金接点 |
SCBDF3-H | 3ピンXLRメスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 水平PCB実装 | 金接点 |
SCBDM3-H | 3ピンXLRオスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 水平PCB実装 | 金接点 |
SCBDF5-V | 3ピンXLRメスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 垂直PCB実装 | 金接点 |
SCBDM5-V | 5ピンXLRオスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 垂直PCB実装 | 金接点 |
SCBDF5-H | 3ピンXLRメスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 水平PCB実装 | 金接点 |
SCBDM5-H | 5ピンXLRオスソケット | 接地：接続コネクターのシェルおよびフロントパネルに独立した接地接点 | 水平PCB実装 | 金接点 |
