SEBNCM-75GF7
75Ω UHD BNCコネクター
SEBNCM-75GF7
SEBNCM-75PJ9
SEBNCM-75PL9
SEBNCM-75UX13
製品の特長
▪️外径の小さいピンと絶縁設計により反射損失を低減し、真の75Ω特性インピーダンスで超高精細(UHD)映像信号伝送を実現
▪️バヨネット式着脱で簡単にロック・解除が可能
▪️金メッキピンにより、抜き差し後も安定した信号伝送を確保
▪️従来のBNCソケットと完全互換
製品モデル | |||||
|---|---|---|---|---|---|
SEBNCM-75GF7 | 1.07 | 5.00 | 4.70 | 3.10 | 0.70 |
SEBNCM-75PJ9 | 1.07 | 6.47 | 6.30 | 3.80 | 0.90 |
SEBNCM-75PL9 | 1.07 | 6.47 | 6.30 | 3.80 | 0.90 |
SEBNCM-75UX13 | 1.60 | 7.36 | 7.30 | 5.30 | 1.30 |

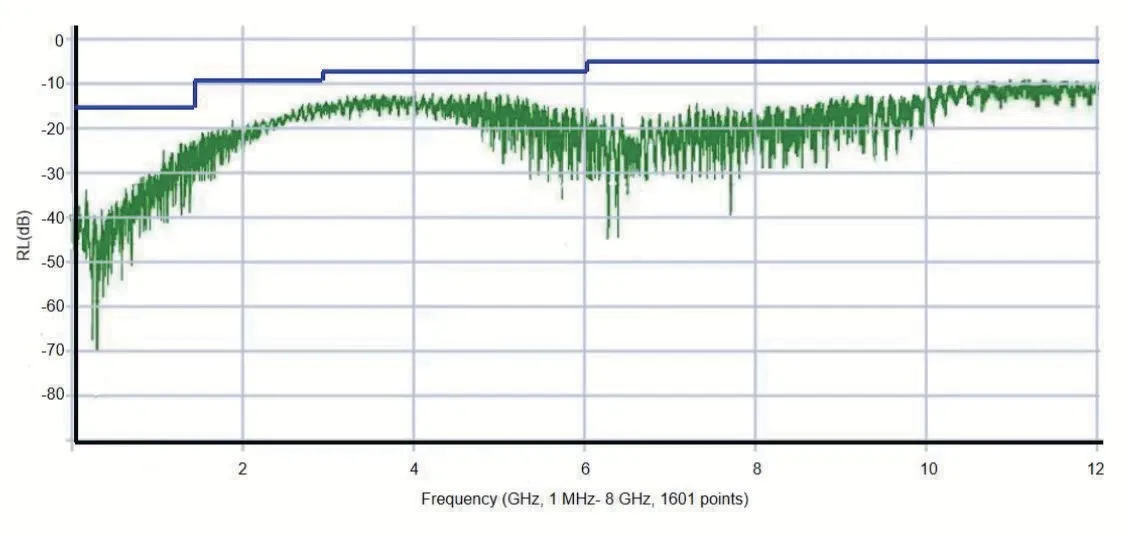

Seetronic BNC UHD コネクター リターンロス(反射損失)テストレポート
青線はリターンロス(反射損失)の基準値を示し、緑線はSeetronic BNC UHDの試験データを示しています。 この結果から、当社のBNCコネクターが技術的な適合基準をクリアしていることがわかります。
